Project 2
In deze opdracht moest ik in het programma AutoCad de nieuwe tekeningen gaan maken van het buurthuis. Ik moest de plattegronden van de begane grond en 1e verdieping, gevels en een doorsnede tekenen. Voordat we daarmee begonnen moesten we wat kleine oefeningen maken om AutoCad een beetje onder controle te krijgen.

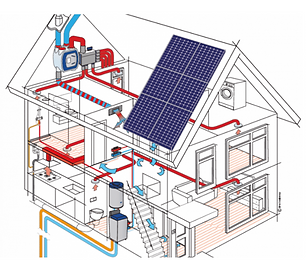

In deze opdracht moest ik werktekeningen gaan maken over de installaties in het nieuwe buurthuis. Ik heb met verschillende kleurtjes op de plattegrond van het buurthuis de installaties getekend. De installaties die je moest tekenen waren electra, riolering, warm water en ventilatie. Als je op de 4 pictogrammen hiernaast klikt dan kunt u de werktekeningen bekijken.
Kozijnen
In deze opdracht ging het over kozijnen. Ik moest een groot verslag maken met daarin alles over kozijn. Ik moest een detail tekening maken over kozijnen, ik heb foto's gemaakt van de kozijnen bij mij thuis en we hebben foto's gemaakt van de verschillende kozijnen in de wijk. Als u op het pictogram hiernaast klikt, dan kunt u alle informatie zien over kozijnen.
Hoe komt het gebouw eruit te zien (AutoCad)
Welke installaties komen er (werktekeningen)
Wat kost de verbouwing?
Ik heb in deze opdracht een uitrekstaat gemaakt voor het buurthuis. Dit heb ik in Excel gemaakt. Ik heb in die tabel alle afmetingen staan voor bijvoorbeeld sloopwerk, fundering, binnenafwerking wanden en vloeren. In de verschillende opties die ik heb opgesteld worden de kosten voor al die werkzaamheden berekend. Als u op het pictogram hiernaast klikt komt u in het document van de opdracht terecht.
Warmteverlies
In deze opdracht moesten we met de groep weer samenwerken. In het eerste deel moesten we foto's bij ons thuis gaan maken waar de warmtelekken door ventilatie, infiltratie of transmissie zitten in ons huis. In het tweede deel hadden we foto's van spullen bij ons thuis gemaakt wat warmte afgeeft door geleiding, stroming of straling. Al die foto's hebben we uiteindelijk in een gezamenlijk document gezet. Als u het pictogram aanklikt hiernaast kunt u dat document bekijken.
